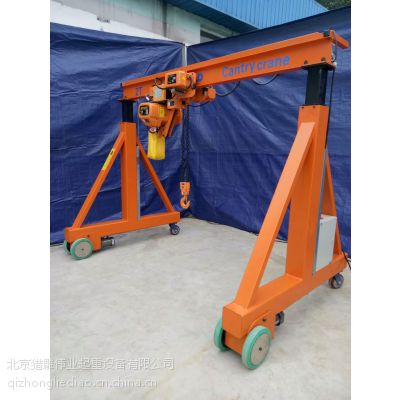

龙门架主要结构
龙门架由门架、大车运行机构、驾驶室装置、电力拖动装置、葫芦供电系统，大车运行纠偏装置、锚定机构等组成。
1.门架
门架为一根主梁，一对上横梁（分刚性支腿相配、柔性支腿相配）两根刚性支腿，两根柔性支腿，两根下横梁组成。
主梁由腹板、侧板、承载腹板及运行轨均为内隔板相连接，形成上宽下窄结构，上宽是为***大跨度起重机水平刚度的，下
窄是***电动葫芦沿主梁轨稳定运行。
2.行走机构的传动
行走机构设计是根据门式起重机 整机的重量，考虑到工作的环境条件，选择电动机，减速机及制动器。在以前门式起重机
运行机构设计中，电动机和减速机之间的连接通常使用的是弹性联轴器或刚性联轴器，起动和制动时噪声大、惯性力大、故
障***、正常晃动厉害、操作人员工作不舒适，产生不安全感。通过分析，选用偶合器的方案。大大减少了启动、制动时的
惯性力，改善了工作性能。
3.动力输入
门式起重机的动力输入是靠动力电缆随门式起重机移动完成的，电缆绕在电缆卷筒上，传统的电缆卷筒收放是靠起重机移动
拖拉电缆（弹簧式）电缆本身受力大，易造成电缆损坏。所以在设计中采用了电动式卷筒装置（为堵转式）结构布局合理，
改善了电缆在工作中损伤。
4.安全装置
因两台电动葫芦同轨运行，在电动葫芦相对部位安装行程开关，防止电动葫芦运行时发生碰撞。电动葫芦本身已有高度限制
器和超载控制器。因跨度大，大车运行端梁上装有大车行走轨道纠偏装置，可***起重机沿轨道稳定运行。
